上海錦玟二維碼,微信掃一掃有驚喜哦

            24小時咨詢熱線
            021-51095118

            新聞動態

            電熱鼓風干燥箱在芳綸纖維增強改性中的應用

            芳綸纖維增強改性聚苯醚/尼龍6合金復合材料

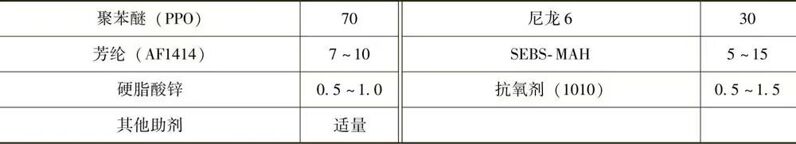

            1.原材料與配方(質量份)

            5e6f7ca0c8183ae131ed911b20c4afa

            2.制備方法

            將3mm長的AF1414通過丙酮浸泡6h后用蒸餾水清洗,置于100℃烘箱中干燥,然后通過等離子體化學氣相沉積裝置處理10min,氣氛為氧氣,壓力為10Pa。將PPO和PA6置于80℃電熱鼓風干燥箱中干燥6h,然后將PPO、PA6、增容劑、抗氧化劑1010、硬脂酸鋅按比例混合并攪拌混勻,通過雙螺桿擠出機擠出造粒制備合金。AF增強PPO/PA6/SEBS-MAH復合材料通過密煉機共混制備,溫度為260℃。

            3.性能

            PPO和PA6共混比例對合金拉伸強度、彎曲強度和沖擊強度的影響見表6-39。當增韌劑的添加量為10%時,合金的拉伸強度隨著PPO含量的減少而持續降低,當PPO/PA6/SEBS-MAH(質量比)=70/30/10時,其拉伸強度為68.25MPa,比純PPO下降了15.3%;彎曲強度和沖擊強度呈現先增大后減小的趨勢,當質量比為70/30/10時,分別達到最大值101.89MPa和69.96MPa,彎曲強度比純PPO降低了3.3%,而沖擊強度則提升了25.6%。這是因為PA6體系中含有大量的柔性鏈段,在某種程度上會降低其拉伸強度,同樣可以很好地改善PPO/PA6合金的韌性。


            全國咨詢熱線

            021-51095118

            177-2115-2891

            Copyright ? 2019-2020 上海錦玟儀器設備有限公司 www.tjqiangli.com 版權所有
            地址:上海市奉賢區青村鎮奉柘公路3108號 電話:021-51095118 手機:177-2115-2891 郵箱:jinwensh@163.com
            中華人民共國和工信部備案號:滬ICP備19013904號-3 免責聲明:本網站的部分資料來源于互聯網,如有侵權請聯系我們刪除。

            丁工:

            陳工:

            吳工:

            服務時間:
            9:00-18:00(工作日)

            cache
            Processed in 0.010380 Second.
            亚洲福利精品一区二区三区| 精品欧洲AV无码一区二区男男| 精品亚洲成a人片在线观看| 奇米精品视频一区二区三区| 精品人人妻人人澡人人爽人人| 91精品一区国产高清在线| 国产精品国产三级国产a| 人妻VA精品VA欧美VA| 精品国产高清在线拍| 亚洲视频在线中文视频| 国产精品igao视频网网址| 国产精品第12页| 国产精品天天看天天狠| 87国产私拍福利精品视频| 欧美亚洲另类精品第一页| 欧美 日韩 精品 另类视频| 亚洲国产精品一区第二页| 亚洲一区爱区精品无码 | 国产高清日韩精品欧美激情| 欧美精品香蕉在线观看网| 欧美精品一区二区三区视频| 欧美日韩精品系列一区二区三区 | 国产成人精品日本亚洲11| 国产精品无码无卡无需播放器| 中文字幕精品久久| 99国产精品久久| 欧美久久精品一级c片片| 99热这里只有精品国产66| 欧美丝袜激情办公室在线观看| 国产精品久久自在自线观看| 亚洲欧美日韩精品| 国产精品无码v在线观看| 精品久久久久久99人妻| 亚洲av午夜福利精品一区人妖| 久久香蕉超碰97国产精品 | 久久99精品国产99久久6| 无码人妻精品一区二区三区东京热 | 亚洲线精品一区二区三区影音先锋 | 免费欧美精品a在线| 国产成人高清精品免费观看| 精品国产一区二区三区在线观看|
